मुख्य तंत्रज्ञान वैशिष्ट्ये
1) इंटेलिजेंट ऑपरेटिंग: हे उपकरण पीएलसी इंटेलिजेंट इंटरएक्टिव्ह सिस्टमचा अवलंब करते, जी 15 इंच टच स्क्रीन आणि पीएलसीद्वारे नियंत्रित केली जाते, पूर्ण स्वयंचलितपणे, अर्ध स्वयंचलितपणे किंवा मॅन्युअली ऑपरेट करण्यासाठी. अनुकूल व्हिज्युअलाइज्ड ऑपरेटिंग इंटरफेस डेटा इनपुट आणि आउटपुट डिव्हाइससह सुसज्ज आहे.

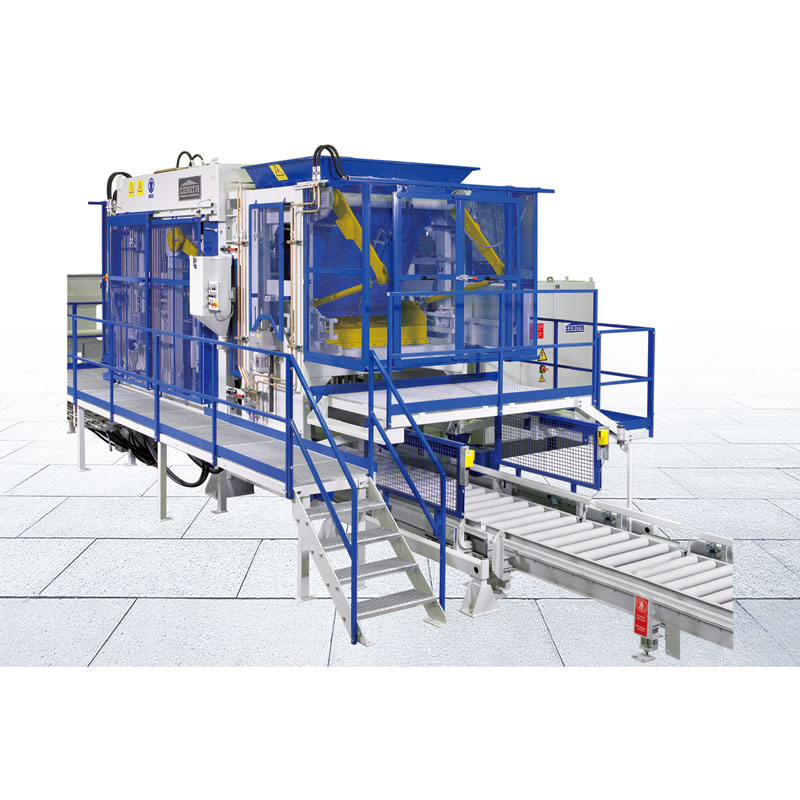

2)फेंस रोलिंग कन्व्हेयर बेल्ट: हे जेनिथ 844SC पेव्हर ब्लॉक मशीन रोलिंग कन्व्हेयर बेल्ट वापरते, ज्यामध्ये अचूक हालचाल, स्मूथ ड्राइव्ह, स्थिर कामगिरी, कमी आवाज, कमी अपयश दर, दीर्घ सेवा आयुष्य इत्यादी वैशिष्ट्यांसह जोडलेले कुंपण आणि सतत सुधारित सुरक्षा संकल्पना आहे. ऑपरेटरसाठी शक्य तितके मोठे सुरक्षा संरक्षण प्रदान करते.
3) फास्ट मोल्ड बदलणे: या प्रणालीद्वारे, मशीन मोल्ड गुणांक निकषांची मालिका सेट करते. या प्रणालीमध्ये वेगवान यांत्रिक लॉकिंग, जलद छेडछाड करणारे हेड बदलणारे उपकरण आणि फीडिंग उपकरणाची इलेक्ट्रॉनिक नियंत्रित उंचीची कार्ये आहेत, ज्यामुळे विविध मोल्ड जलद गतीने बदलले जाऊ शकतात.
4) समायोज्य कंपन सारणी: वैविध्यपूर्ण उत्पादने तयार करण्याची आवश्यकता पूर्ण करण्यासाठी कंपन सारणीची उंची समायोजित केली जाऊ शकते. मानक उपकरणे 50-500 मिमी उंचीसह उत्पादने तयार करू शकतात. ग्राहकांच्या मागणीनुसार आम्ही विशेष मोल्ड वापरून विशेष उंची असलेली उत्पादने देखील तयार करू शकतो.
5) अचूक फीडिंग: फीडर सायलो, मार्गदर्शक बोर्ड टेबल, फीडिंग कार आणि लीव्हर शाफ्टने बनलेला आहे. अँटी-ट्विस्ट मार्गदर्शक बोर्ड टेबलची उंची समायोजित केली जाऊ शकते आणि स्लाइड रेल स्थिती आणि हलवू शकते
तंतोतंत रॉड ड्राईव्हची लीव्हर शाफ्ट आणि एम्बिलेटरल फीडिंग कार हायड्रॉलिक प्रेशरने चालविली जाते आणि कनेक्टिंग रॉड समायोज्य आहे, ज्यामुळे फीडिंग कार क्षैतिज हलते.
तांत्रिक डेटा
1) ब्लॉक तपशील आणि उत्पादन उंची
कमाल | 500 मिमी |
किमान | 50 मिमी |
कमाल वीट स्टॅकची उंची | 640 मिमी |
कमाल उत्पादन क्षेत्र | 1,240*10,000 मिमी |
पॅलेट आकार (मानक) | 1,270*1,050*125mm |
बेस मटेरियलचे हॉपर व्हॉल्यूम | सुमारे 2100L |
2)मशीन पॅरामीटर्स
मशीनचे वजन | |
रंगद्रव्य उपकरणासह | सुमारे 14T |
कन्व्हेयरसह, ऑपरेटिंग प्लॅटफॉर्म, हायड्रॉलिक स्टेशन, पॅलेट वेअरहाऊस इ. | सुमारे 9 टी |
मशीन आकार | |
कमाल एकूण लांबी | 6200 मिमी |
कमाल.एकूण उंची | 3000 मिमी |
कमाल एकूण रुंदी | 2470 मिमी |
मशीन तांत्रिक मापदंड/ऊर्जा वापर | |
कंपन प्रणाली | 2 भाग |
कंपन सारणी | कमाल.80KN |
शीर्ष कंपन | कमाल 35KN |
हायड्रोलिक प्रणाली: संमिश्र लूप | |
एकूण प्रवाह | 83L J मि |
ऑपरेटिंग दबाव | 18 MPa |
ऊर्जेचा वापर | |
कमाल शक्ती | 50KW |
नियंत्रण प्रणाली | SIEMENS S7-300(CPU315) |
Zenith 844 मशीन लेआउट
उत्पादन क्षमता
ब्लॉक प्रकार | परिमाण (मिमी) | चित्रे | प्रमाण/सायकल | सायकल वेळ | उत्पादन क्षमता (प्रति 8 तास) |
आयताकृती पेव्हर | 200*100*60 | 54 | 28 | 1,092m2 | |
आयताकृती पेव्हर (फेसमिक्सशिवाय) | 200*100*60 | 54 | 25 से | 1,248m2 | |
UNI पेव्हर्स | 225*1125*60-80 | 40 | 28 | 1.040m2 | |
कर्स्टोन | 150*1000*300 | 4 | 46 चे दशक | 2,496 पीसी |
